工件質(zhì)量范圍（KG）MASS RANGE OF ROTOR

5-100

5-100

5-250

20-100

工件最大直徑（MM）MAX. DIAMETER

Φ130

Φ130

Φ150

Φ130

兩支承間距離（MM）DISTANCE BETWEEN LEFT AND RIGHT PEDESTAL

三支承最大THREE PEDESTALS 2400

最大MAX 2400

最大MAX. 3000

最大MAX. 3000

床身長度 MACHINE BED LENGTH

4430

4430

5030

5030

軸徑范圍（MM）RANGE OF JOURNAL DIAMETER

左右擺架處LEFT & RIGHT PEDESTALΦ130

中間擺架處 CENTER PEDESTALΦ100

Φ130

Φ150

左右擺架處LEFT & RIGHT PEDESTALΦ130

兩個中間擺架處 CENTER PEDESTALSΦ100

平衡轉(zhuǎn)速（R/MIN）BALANCE SPEED

1600-4000

1200-3200

電動機功率（KW）MOTOR POWER

3

3

7.5

3

最大初始不平衡量（G·CM）MAX. INITIAL UNBALANCE

500

500

1000

500

最小檢測量（G·CM）MIN. SENSITIVITY

5

5

5

5

測量面（個）MEASURING PLANE

3

2

2

4

主機外形（長×寬× 高） DIMENSION （ MM）

4430×740×1000

4430×740×1000

5030×740×1050

5030×720×1000

選配范圍

OPTION

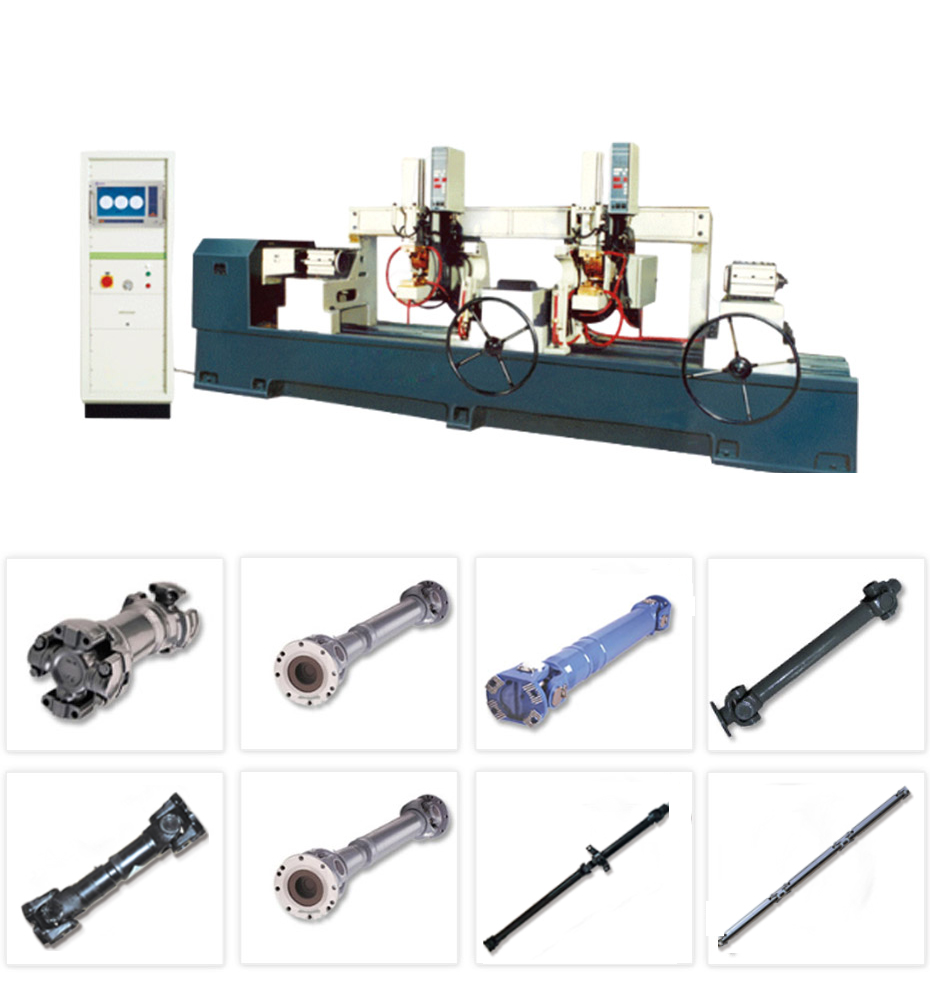

1． 凸焊機——用于汽車傳動軸校動平衡時平衡片與軸管的焊接

WELDING MACHINE –WELDS THE BALANCE PIECE ON THE SHAFT

TN1-63/160型凸焊機 TN1-63/160 WELDING MACHINE

2． 打印機——實時輸出測量數(shù)據(jù) PRINTER-OUTPUTS TEST RESULTS
